ULTRA pode ser trabalhado com grande facilidade a partir do uso de alguns simples instrumentos. Sugerimos que seja trabalhado sobre uma superfície plana, cujas dimensões sejam superior em pelo menos 5 cm além do tamanho da peça em cada um dos lados. Aconselha-se a operação de corte com pelo menos dois operários. Para furos, pode ser somente um.
FERRAMENTAS NECESSÁRIAS
De acordo com o tipo de corte e trabalho a ser executado na placa, são previstas algumas ferramentas aconselhadas a seguir:
- Quadro de movimentação com ventosas de segurança e carrinho de transporte com rodas.

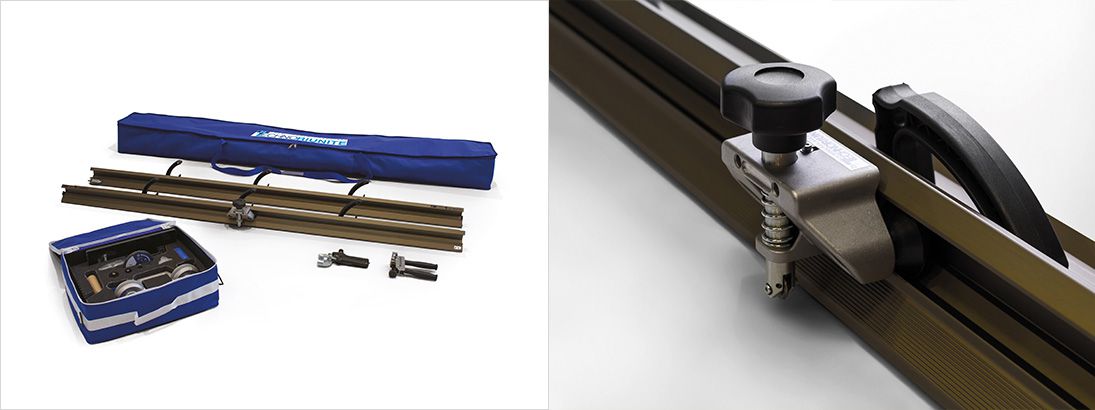

- Guia de corte com carrinho para cortes de até 320cm lineares e diagonais
- Alicates de corte.
- Tampão diamantado.
- Brocas diamantadas para furo a úmido.
- Moto esmeril angular com disco diamantado.

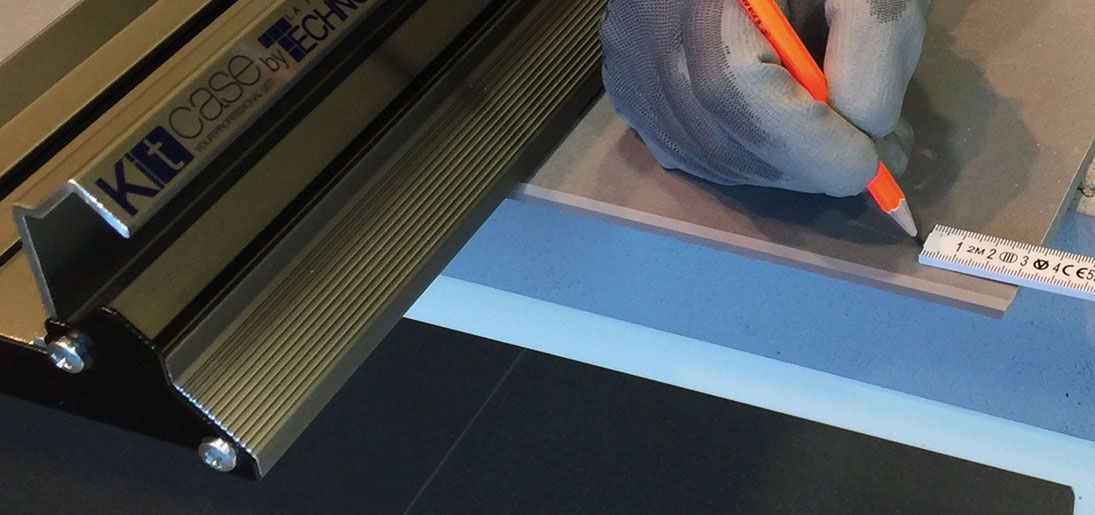

TRAÇADO:
Cortes lineares
Marcar nas duas extremidades da peça , a dimensão a ser cortada. Posicionar a guia de corte do carrinho na placa, de modo que a roldana de incisão esteja posicionada em cima da linha traçada. Bloquear o carrinho de corte na linha com ajuda de ventosas, no ponto exato.
INCISÃO:
Para garantir uma incisão correta, a pressão e o deslocamento do carrinho devem ser constantes ao longo de todo o corte.
- Cortar 5cm numa extremidade , empurrando o carrinho em direção a outra borda da placa.
- Repetir o mesmo na extremidade oposta.
- Completar o corte unindo as duas linhas opostas.
CORTE:
- Por meio da guia de corte continuar o processo até que a incisão ultrapasse 5/10 cm do plano de trabalho.
- Liberar das ventosas o carrinho guia de corte e movê-lo até o centro da placa.

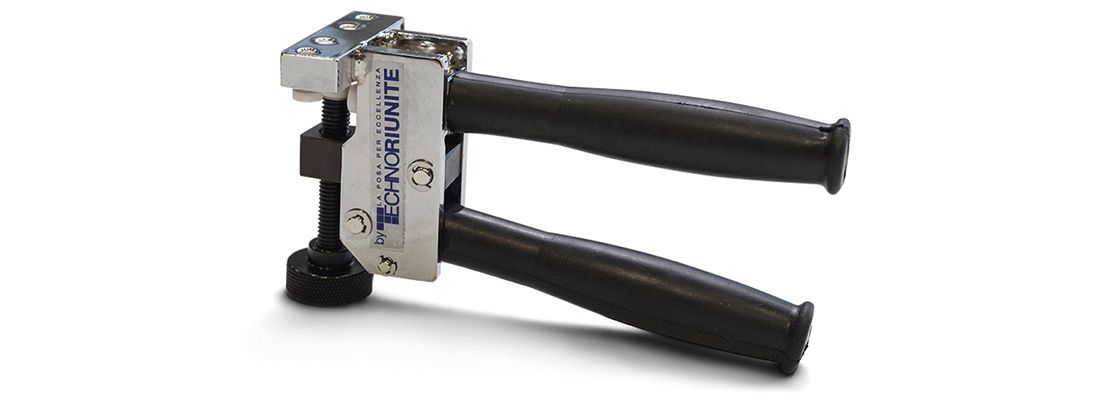

- Iniciar a separação da parte cortada posicionando o alicate de corte na linha de corte da placa. Exercitar uma pressão progressiva até que comece a soltar-se.
- Repetir a operação na borda oposta da placa , posicionando igualmente o alicate até que se note o destacamento.
- Para completar , um dos operários deve segurar a porção cortada e exercitar uma pressão progressiva para baixo.

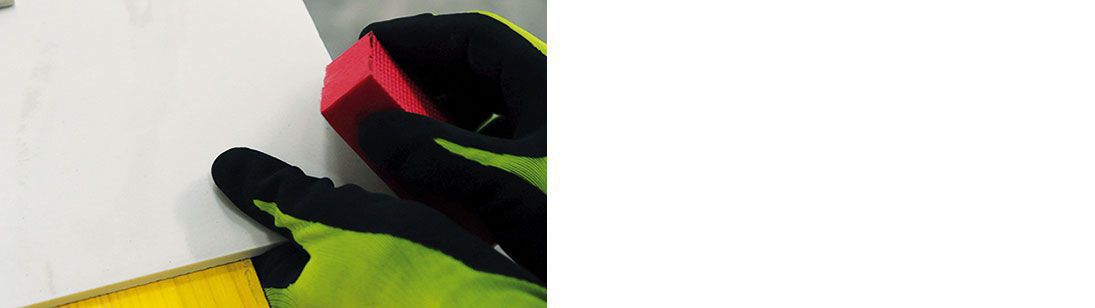

O ACABAMENTO
As laterais do lado cortado, se forem expostas, devem ter seus cortes executados com um tampão diamantado, ou em alternativa, com os discos de resina diamantados.

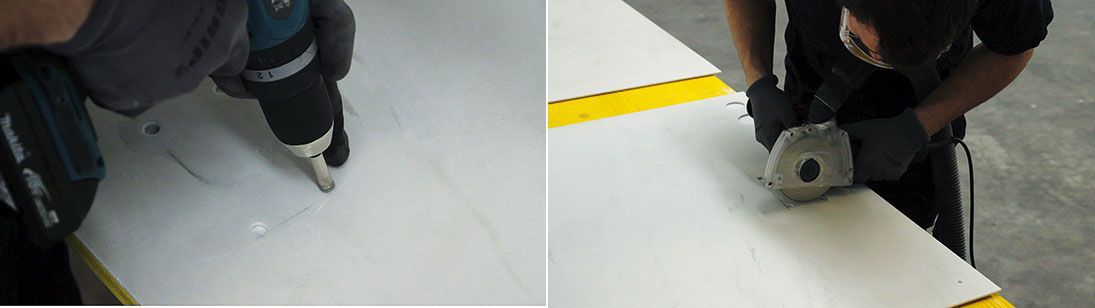

CORTES EM L / CORTES EM ESQUADRO
No caso dos cortes em L (furos para quadros elétricos etc), é aconselhado abaular os ângulos internos da peça fazendo preventivamente um furo com as brocas diamantadas a úmido. Traçar sobre a placa a área a ser cortada. Para limitar a possibilidade de ruptura , aconselhamos um furo de Ø 7mm no vértice das duas linhas traçadas na placa. Com o esmeril angular com disco diamantado seguir as linhas traçadas.
FUROS

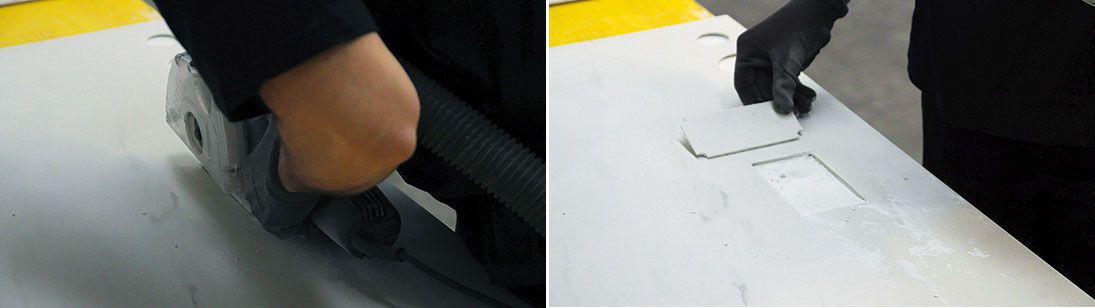

FUROS RETANGULARES
- Traçar na placa os lados da parte a ser removida.
- Executar furos de Ø 7mm nos 4 ângulos.
- Com o esmeril de disco diamamntado , unir os 4 furos.

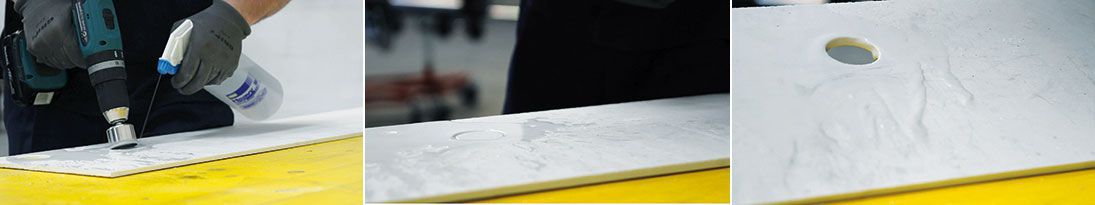

FUROS REDONDOS
- Posicionar a placa “ULTRA” sobre um suporte sólido e anti-derrapante (ex, madeira ou cimento). Banhar com água a área onde será feito o furo.
- Iniciar a furar com um ângulo de 75°- 85° e penetrar na placa cerca de 1-2 mm de profundidade.
- Manter a furadeira/parafusadeira a 90° e efetuar movimentos circulares com ângulos de cerca 5°-10°. Não imprimr muita pressão. Não empurrar para baixo. Confirmar que a água seja sufuciente para umedecer a broca.
- Limpar os detritos uma vez terminado o furo.
